💿 자료구조 - 이진 트리 (와 그래프)

선형 자료구조 - Linked List, Stack, Queue

비선형 자료구조 - Tree, Graph

---

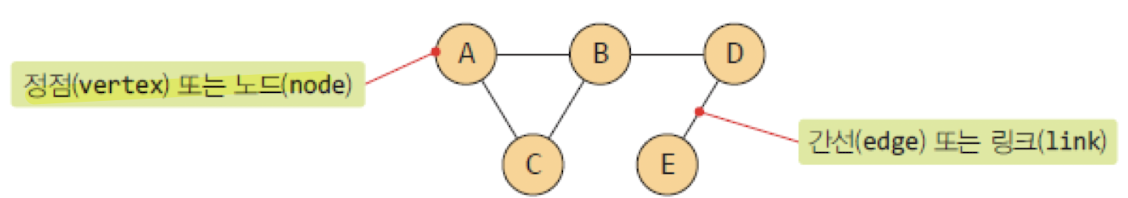

[ Graph ]

연결되어 있는 대상(정점) 간의 관계를 표현하는 자료구조

- 정점(vertices)과 간선(edge)로 이루어짐

보행(Walk)

특정한 정점에서 다른 특정한 정점으로 갈때 거치는 정점과 간선의 나열

(그냥 모든 그래프)



닫힌 보행 (Closed Walk)

: 시작 정점과 종료 정점이 동일한 walk

A - B - C - D - E - C - B - A



열린 보행 (Open Walk)

: 시작 정점과 종로 정점이 다른 walk

A - B- C - D - E - D



경로 (Path)

: 같은 정점 및 간선이 중복되지 않은 walk

A - B - C - D - E



    순환 (Cycle)

    시작 정점과 종료정점이 동일한 path

    닫힌 보행과 경로(path)의 조건을 모두 만족 (시작 정점과 종료 정점이 중복되는 것은 무시)

    B - C - D - B



연결 그래프 (Connected Cycle)

: 모든 두 정점 사이에 경로(path)가 존재하는 그래프

---

[ Tree ]

1 . 주어진 그래프는 연결 그래프

2. 주어진 그래프는 순환(Cycle) 가지지 X

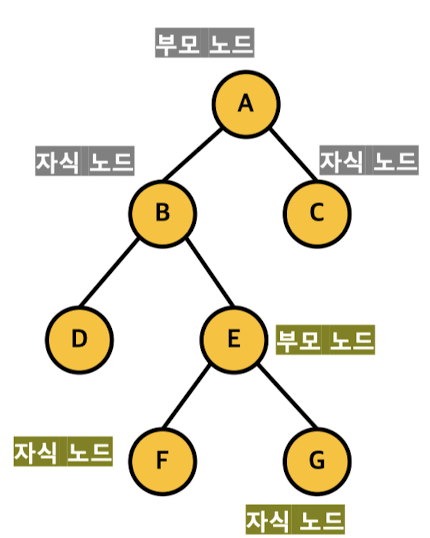

노드 (node)



- 부모와 자식 관계

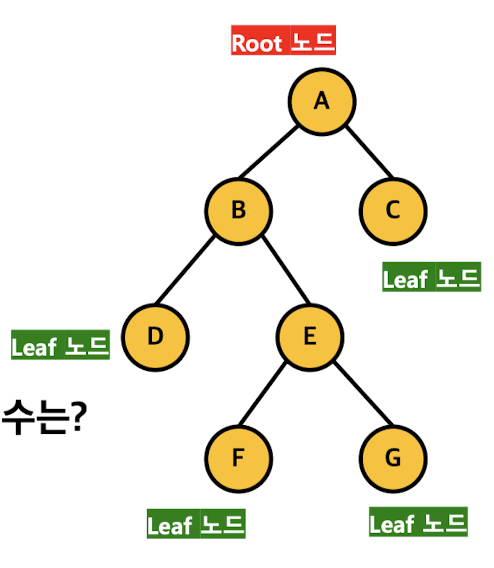

root 노드와 leaf 노드

root : 부모를 갖지 않는 노드 (즉 최상단 노드)

leaf : 자식을 갖지 않는 노드 (즉 최하단 노드)

        - Leaf노드가 아닌 모든 노드를 ' 내부 노드 '라고 한다





---

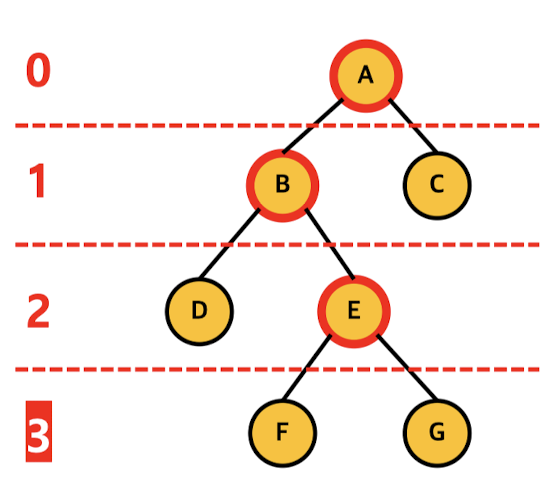

깊이 (Depth)

: 자신을 제외한 조상 노드의 개수

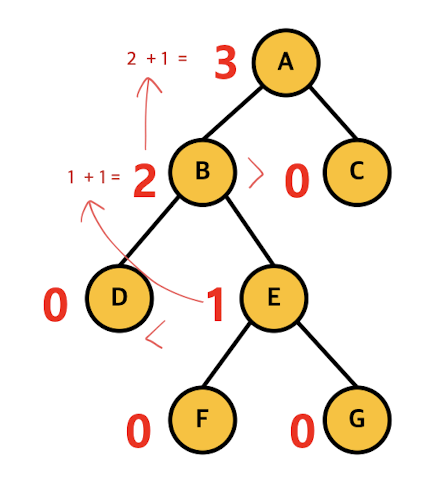

높이 (Height)

: 노드의 높이

: leaf 노드인 경우 0

: 내부 노드인 경우 해당 노드의 ' 자식의 높이 중 가장 높은 값 + 1 '

---



이진 트리 (Binary Tree)

모든 노드가 ' 최대 ' 2개의 자식 노드를 갖는 트리

(따라서 한줄짜리(자식노드가 전부 1개씩)도 이진 노드임)



---

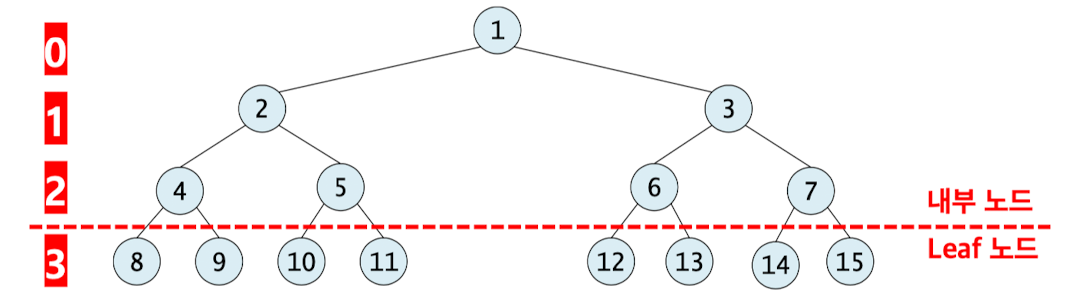

포화 이진 트리 (Perfect Binary Tree)

트리의 각 레벨에 노드가 꽉 차 있는 이진 트리

< 조건 > 둘다 만족해야함

1. 모든 내부 노드의 자식이 2마리

2. 모든 Leaf 노드의 depth가 동일한 이진 트리

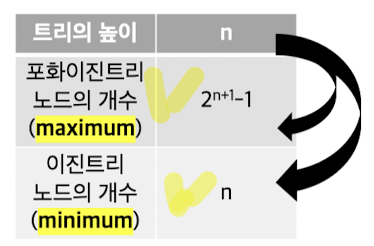

- 트리의 높이에 따라 노드의 개수가 정해져 있다

트리의 높이 : n
인 경우,
포화이진트리 노드 개수 : 2^(n+1) - 1

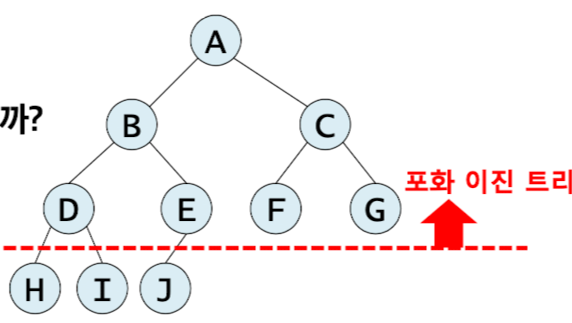

완전 이진 트리 (Complete Binary Tree)

트리의 최하단을 제외하고는 포화 이진 트리를 이루며, 최하단의 모든 노드는 좌측에 몰려있는 경우





🙏

포화 이진 트리 : 그냥 다 꽉꽉! 들어찬 트리

완전 이진 트리 : 왼쪽부터 꽉꽉! 들어찬 트리



모든 포화 이진 트리는 완전 이진트리이다 (O)

모든 완전 이진 트리는 포화 이진 트리이다 (X)

🙏

---





[ 이진 트리의 성질 ]

노드의 개수가 n개이면 간선의 개수는 n-1

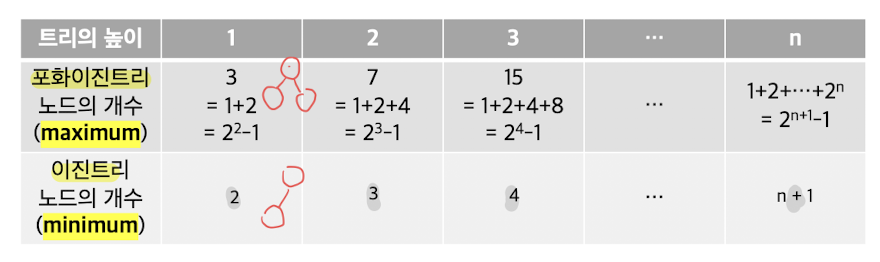

높이가 h라면 h+1 ~ 2^(h+1)-1 개의 노드를 가짐



[참고]

N개 노드의 이진트리 높이 : [log2(N+1)] - 1 ~ N





Q. 노드가 N개인 완전 이진 트리에 대한 설명으로 옳은 것은?

1. N이 짝수인 경우 포화 이진 트리일 수 없다 : ㅇㅇ (포이진은 높이에 따라 이진트리개수가 정해져 있음 + 홀수임)



2. 트리의 높이를 hN이라고 할 때, 노드 탐색 시 시간 복잡도는 O(hN) = log N이다 : ㅇㅇ

( 여기서 표현안되는데 hN에서 N은 작은 N 입니데,, h가 N에 영향을 받는다는 의미겟쬬 )



트리의 높이가 n일 때 완전 이진트리 노드의 개수는  2^n ~ 2^(n+1) -1 개

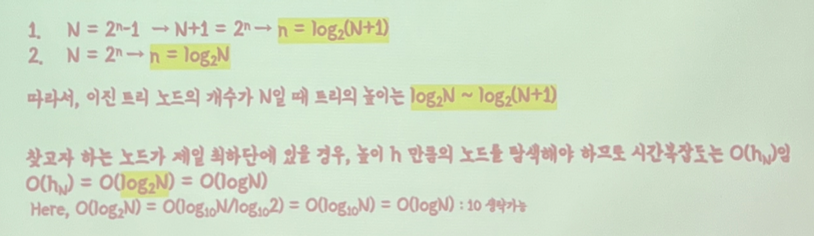

이진트리 노드 개수 N :

N = 2^n        ~      N = 2^(n+1) -1

                               N+1 = 2^(n+1)

log2(N) = n     ~      log2(N+1) = n+1
                                    log2(N+1) -1 = n   ( 노드 개수가 N일때 시간복잡도(= 트리의 높이) 는 log2(N) ~ log2(N+1) )

                                      -> log2(N) = n( 시간복잡도는 쓸데 없는거 지우니께)

=> O(logN / log2)               => 옆이랑 똑같음

      = O(log N)

      (시간복잡도는 쓸데 없는거 지우니께)







3. Leaf 노드의 수는 내부노드의 수와 항상 같거나 하나가 더 많다 : ㅇㅇ (아니 최하단 깊이 리프가  한개면 그거보다 깊이값 위에 있는거에도 리프가 있을거 아님!! 헷갈리지 말라노)
